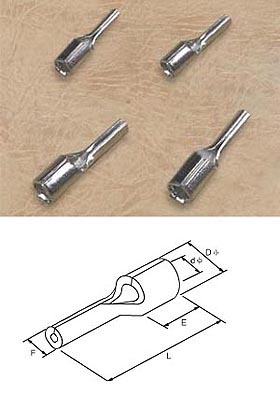

Pin-shaped Naked Terminal
 สั่งพิมพ์หน้านี้ |
 ส่งแบบสอบถาม |
| ใส่ลงในตะกร้า |
0.5-1.5mm2(22-26) 1max=19A
| ITEM.NO. | DIMENSION | ||||
| Fφ(mm) | L(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| PTN 1.25-9 | 1.9 | 13.8 | 4.8 | 3.4 | 1.7 |
| PTN 1.25-10 | 1.9 | 14.8 | |||
| PTN 1.25-12 | 1.9 | 16.8 | |||
| PTN 1.25-13 | 1.9 | 17.8 | |||
| PTN 1.25-18 | 1.9 | 22.8 | |||
1.5-2.5mm2(16-24) 1max=27A
| ITEM.NO. | DIMENSION | ||||
| Fφ(mm) | L(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| PTN 2-9 | 1.9 | 13.8 | 4.8 | 4.1 | 2.3 |
| PTN 2-10 | 1.9 | 14.8 | |||
| PTN 2-12 | 1.9 | 16.8 | |||
| PTN 2-13 | 1.9 | 17.8 | |||
2.5-4mm2(14-12) 1max=37A
| ITEM.NO. | DIMENSION | ||||
| Fφ(mm) | L(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| PTN 3.5-10 | 2.8 | 14.8 | 4.8 | 4.1 | 2.3 |
| PTN 3.5-13 | 2.8 | 19.5 | |||
4--6mm2(12-10) 1max=47A
| ITEM.NO. | DIMENSION | ||||
| Fφ(mm) | L(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| PTN 5.5-13 | 2.8 | 19.8 | 6.0 | 5.6 | 3.4 |
