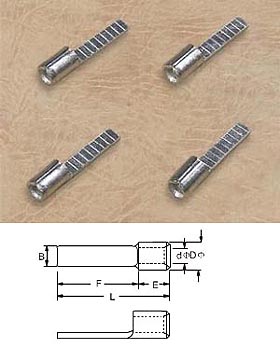

Chip-shaped Naked Terminal
 สั่งพิมพ์หน้านี้ |
 ส่งแบบสอบถาม |
| ใส่ลงในตะกร้า |
0.5-1.5mm2(22-16) 1max=19A
1.5-2.5mm2(16-14) 1max=27A
4-6mm2(12-10) 1max=48A
| ITEM.NO. | DIMENSION | |||||
| B(mm) | L(mm) | Fφ(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| DBN 1.25-10 | 2.3 | 14.8 | 10.0 | 4.8 | 3.4 | 1.7 |
| DBN 1.25-11 | 3.0 | 15.8 | 11.0 | |||
| DBN 1.25-14 | 3.0 | 18.8 | 14.0 | |||
| DBN 1.25-18 | 2.3 | 22.8 | 18.0 | |||
1.5-2.5mm2(16-14) 1max=27A
| ITEM.NO. | DIMENSION | |||||
| B(mm) | L(mm) | Fφ(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| DBN 2-9 | 2.3 | 13.8 | 9.0 | 4.8 | 4.1 | 2.3 |
| DBN 2-18 | 2.3 | 22.8 | 18.0 | |||
4-6mm2(12-10) 1max=48A
| ITEM.NO. | DIMENSION | |||||
| B(mm) | L(mm) | Fφ(mm) | E(mm) | Dφ(mm) | dφ(mm) | |
| DBN 5.5-10 | 2.8 | 14.8 | 10.0 | 6.0 | 5.6 | 3.4 |
| DBN 5.5-14 | 4.5 | 21.0 | 14.0 | |||
| DBN 5.5-18 | 4.5 | 23.0 | 18.0 | |||
| DBN 8-14 | 5.0 | 22.5 | 14.0 | 8.5 | 7.2 | 4.5 |
| DBN 14-16 | 6.0 | 30.6 | 16.0 | 14.0 | 9.0 | 6.5 |
